Ventilplade af aluminiumslegering

Udformet til at passe til forskellige krav til motorsamlinger, gennemgår vores aluminiumslegeringsventilplade en standardiseret hærdningsbehandling for at opgradere den strukturelle stivhed mod hyppige tryksvingninger. Glat overfladebehandling eliminerer grater, der kan skade interne komponenter under frem- og tilbagegående bevægelse. Vores fabrik udfører prøveverifikation før masseproduktion og kontrollerer fladheden én efter én efter forarbejdning, hvilket holder stabil matchningsnøjagtighed for eftermarkedsudskiftning og montering af originalt udstyr.

Legeringssammensætning og hærdningsproces

Pladen starter som 6061 aluminiumslegeringsplade, udvalgt for sit afbalancerede silicium- og magnesiumindhold, der muliggør en pålidelig reaktion på udfældningshærdning. Emner opløsningsbehandles ved 530 grader Celsius i en ovn med kontrolleret luft, holdes i 45 minutter, hvorefter de bratkøles i vand ved omgivelsestemperatur. Kunstig ældning følger ved 175 grader Celsius i otte timer, hvilket driver dannelsen af ​​fine Mg2Si-udfældninger i hele kornstrukturen. Denne T6-temperering giver en trækstyrke nær 310 MPa og en Brinell-hårdhed over 95 HBW, hvilket giver pladen den mekaniske stivhed til at modstå gentagne ventilåbningspåvirkninger uden plastisk deformation. Tilfældige prøver fra hver ældningsbatch udsættes for konduktivitetsmåling ved hjælp af hvirvelstrømsudstyr, hvilket sikrer, at udfældningscyklussen er fuldt mættet, før delene går til bearbejdning.

Overfladeforberedelse og gratkontrol

Efter varmebehandlingen flyves de blanke overflader på begge sider for at fjerne det afkullede lag og opnå en ensartet starttykkelse. Afgratning udføres med en kombination af vibrerende tumbling og manuel børstning under forstørrelse, rettet mod portkanterne og bolthulskanterne, hvor resterende grater kan løsne sig og forurene kompressorens oliekredsløb. En profilprojektorinspektion på en 20x forstørrelsesskala verificerer, at alle kantradier er inden for en affasning på 0,1 til 0,2 millimeter, hvilket eliminerer stressforhøjere. Den endelige overfladeruhed, målt med et kontaktpennprofilometer på tværs af tætningsbanerne, forbliver under Ra 0,8 mikron. Denne plateaufinish gør det muligt for ventilrøret at sidde jævnt og reducerer lækageveje under kompressionsslaget.

Produktspecifikationer

Denne ventilplade i VP057-serien af ​​aluminiumslegering, matchet med gummitætningskomponenter af høj kvalitet, er en præcisionskonstrueret kernekomponent, der er specielt udviklet til bilkølesystemer, hvilket sikrer stabil og effektiv drift af hele køleaggregatet.

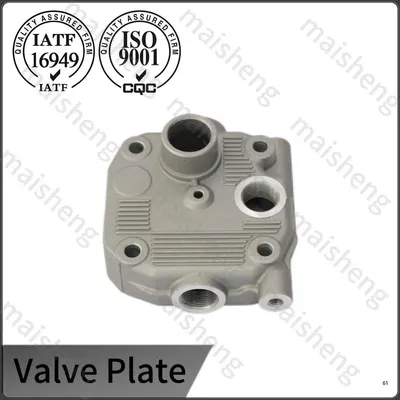

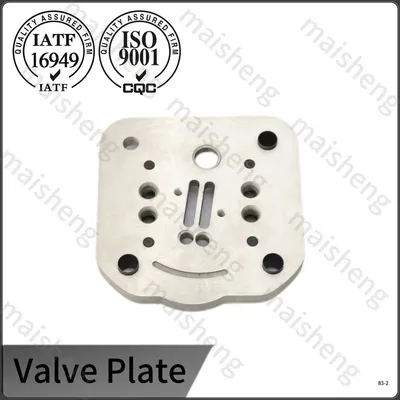

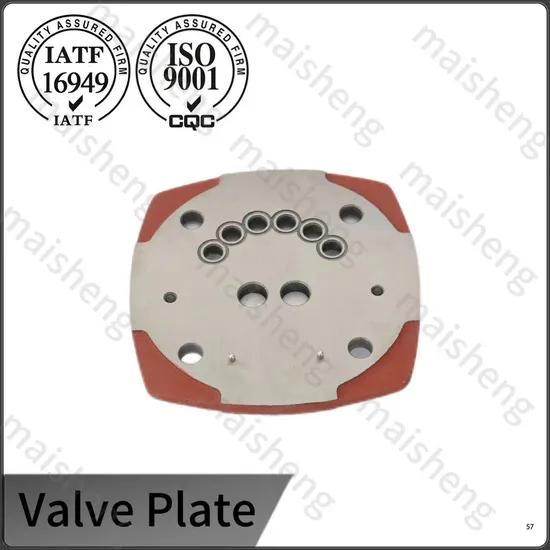

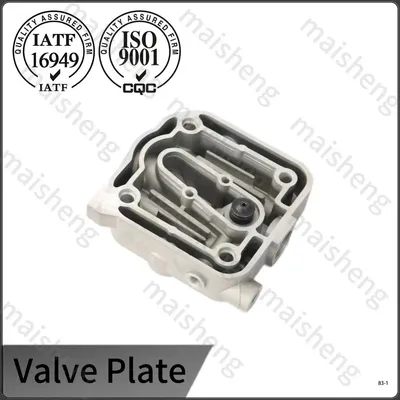

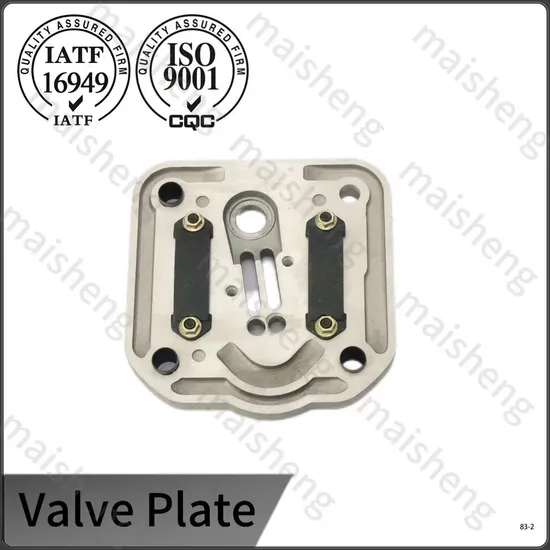

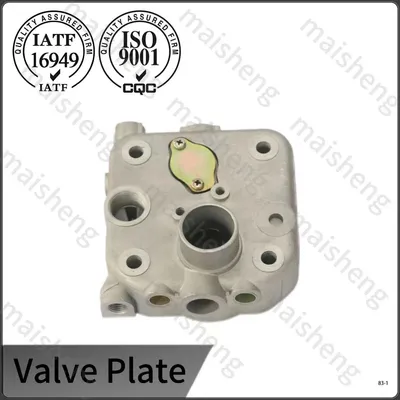

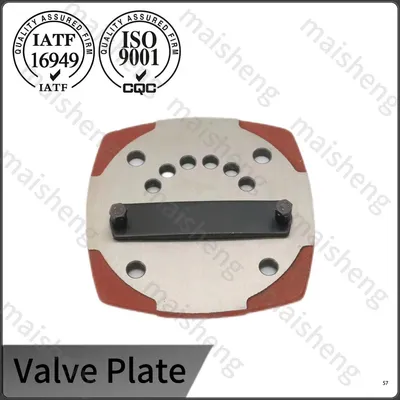

mere Aluminiumslegering ventilplade

Den fint bearbejdede ventilplade af aluminiumslegering viser glat overflade og præcis dimensionel tolerance efter streng behandling.

Dimensionel metrologi og sporbarhed

Fladheden inspiceres på hvert enkelt stykke ved hjælp af en monokromatisk natriumlyskilde og en optisk flad med kendt nøjagtighed. Det resulterende interferensfrynsemønster skal vise lige, parallelle bånd uden lukkede sløjfer, hvilket indikerer en total afvigelse under 5 mikron. Hulcenterafstande verificeres på en koordinatmålemaskine i et temperaturstyret rum, idet den ydre profil refererer til det primære datum. Kritiske dimensioner registreres i en statistisk proceskontroldatabase, hvor kontrolgrænserne er sat til plus eller minus tre standardafvigelser. Hver plade modtager en laserætset batchidentifikator, der linker til råvarecertifikatet, varmebehandlingsloggen, bearbejdningsprogrammets version og det optiske planhedsbillede. Dette historiespor, der administreres under vores IATF 16949-certificerede system, forbliver tilgængeligt i hele produktets levetid og understøtter OEM PPAP-dokumentationsanmodninger.

Virksomhedserfaring og kølesystemekspertise

Med over 25 år i præcision af bilkomponentproduktion har anlægget akkumuleret omfattende applikationsviden specifik for kompressorventildynamik. Vores ingeniører opretholder et referencebibliotek med reed-ventils egenfrekvenser og krav til sædetryk for almindelige kompressormodeller, hvilket muliggør hurtig dimensionering af en plade, der undgår resonansstøj inden for motorens driftshastighedsområde. Den samme produktionscelle, der producerer aluminiumsolieskåle og timingdæksler under IATF 16949-certificeringen, håndterer ventilpladebearbejdning og sikrer, at processtyringer såsom overvågning af kølevæskekoncentration, sporing af værktøjslevetid og undersøgelser af repeterbarhed af målere i processen anvendes konsekvent. Når et nyt pladedesign indsendes til produktion, kompileres og gennemgås en første artikelinspektionsrapport og en kapacitetsundersøgelse med et minimumsprøve på 100 stykker før serieudgivelse.

FAQ

1. Hvilke standardiserede driftstrin er nødvendige for at installere en ventilplade af aluminiumslegering?

A: Rengør omhyggeligt monteringsfladerne på cylinder og topstykke for at fjerne kulstofaflejringer, metalaffald og resterende snavs; installer indsugnings- og udstødningsrør i henhold til luftstrømmens retning, og placer derefter ventilpladen i den korrekte front-bag-retning; fastgør fikseringsboltene på kryds og tværs i flere trin efter det drejningsmoment, der er angivet i udstyrets manual; færdiggør pumpehovedsamlingen og udfør tomgangslufttæthedstest før formel drift.

2. Hvilke unormale driftssignaler indikerer, at ventilpladen af ​​aluminiumslegering er beskadiget?

A: Luftkompressoren kan ikke nå det nominelle arbejdstryk og kører uafbrudt i lang tid; åbenlys kontinuerlig hvæsende luftlækagelyd ved pumpehovedleddet; skarp metalstød unormal støj under kompression; pumpehovedets temperatur stiger hurtigt efter opstart med brændt lugt; luftudtag luftmængden falder kraftigt, og pneumatisk værktøj mangler kraft.

3. Hvad er det anbefalede interval for udskiftning af ventilpladen i en regelmæssigt serviceret kompressor?

A: For kompressorer til klimaanlæg til personbiler bliver ventilpladen typisk efterset ved 60.000 kilometer eller 36 måneder, alt efter hvad der kommer først. Flådekøretøjer, der opererer i miljøer med meget støv eller kystsalt, kan kræve inspektion ved 40.000 kilometer. Måling af pladens fladhed og rørløftspalte under service afgør, om udskiftning er nødvendig; en tallerken med mere end 0,01 millimeter skål eller med synlige stødmærker på tætningsbåndet bør fornyes for at genoprette fuld pumpeydelse.

4. Hvordan håndterer fabrikken tilpassede pladedesigns til forældede kompressormodeller?

A: Kunder kan levere en original prøve eller en detaljeret måltegning. Vores reverse engineering-proces omfatter 3D-scanning af prøvepladen, oprettelse af en CAD-model og verifikation af kritiske funktionelle dimensioner i forhold til kompressorcylinderlayoutet. En prototypebatch på fem til ti plader bearbejdes derefter, testes for montering og planhed og sendes til kunden til prøvemontering. Når prototypen er godkendt, låses de endelige dimensioner og overfladefinishspecifikationer i en produktionskontrolplan, og det dedikerede armatur og værktøjssæt arkiveres til genbestillinger.
